水文氣象監測系統是融合環境感知、數據傳輸、云端管理的一體化監測設施，被廣泛應用于農業生產、水利管控、生態監測等場景，可實現無人值守下的多要素連續監測，為行業管理與災害防控提供精準數據支撐。

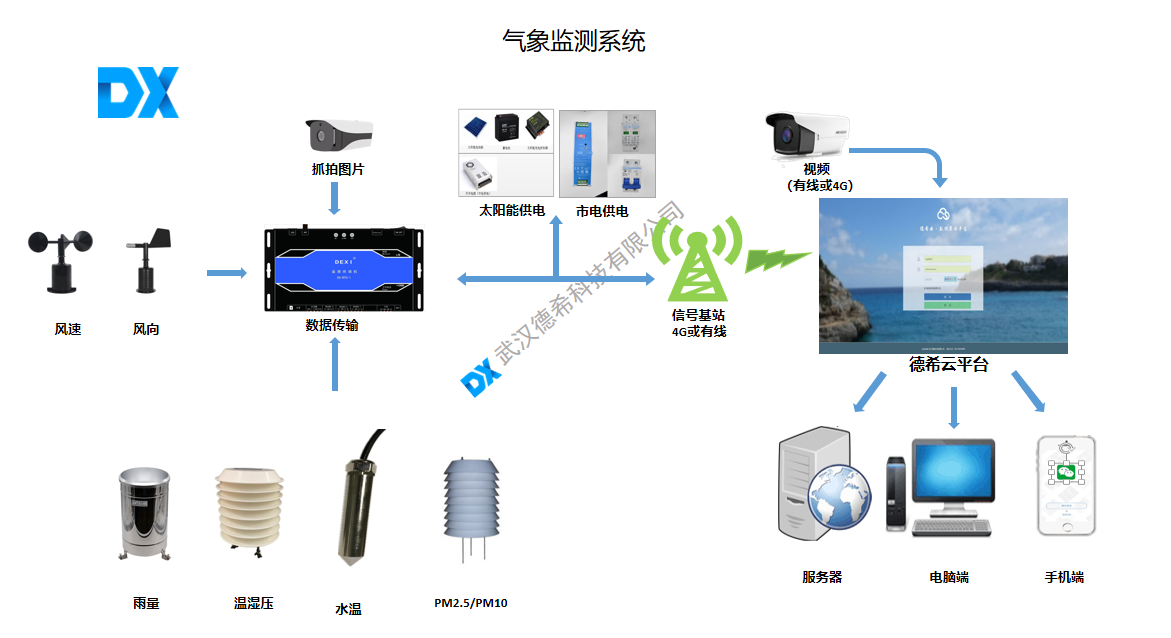

一、系統整體架構

系統由傳感器終端、遙測終端、供電模塊、云端平臺四部分組成，硬件采用模塊化設計，可根據監測場景靈活選配組件，整體具備耐腐蝕、抗干擾、防雷擊特性，適配野外復雜環境長期運行。傳感器采集的環境信號被遙測終端整合處理，數據通過有線或無線方式上傳至云端，供電模塊為全系統提供穩定能源供給。

二、核心監測設備參數

1.風速傳感器 DX-FS-1

測量范圍 0～45m/s

準確度 ±(0.3+0.03V) m/s

分辨率 0.1m/s

啟動風速≤0.5m/s

供電 DC5V

信號輸出脈沖型

2.風向傳感器 DX-FX-1

測量范圍 0～360°

準確度 ±3°

啟動風速≤0.5m/s

供電 DC5V

信號輸出 0～5V 電壓型

3.大氣溫濕壓一體傳感器 DX-THP-1

供電 DC12V

輸出 RS485

溫度量程 - 50～100℃

濕度量程 0～100% RH

氣壓量程 500～1100hPa

4.PM2.5/PM10 一體化傳感器 DX-PM-1

PM2.5 量程 0-1000μg/m3

PM10 量程 0-2000μg/m3

分辨率 1μg/m3

供電 DC12V

輸出 RS485

5.翻斗式雨量計 JD05

筒徑 Φ200mm

分辨率 0.2mm/0.5mm 可選

測量準確度≤±3%

工作溫度 0～50℃

6.遙測終端機 DX-RTU-1

供電 6-30V

存儲 16M flash+512M TF 卡

內置 4G 通信模塊

工作溫度 - 35~75℃

三、傳輸供電與平臺支撐

數據傳輸支持 4G、WIFI、有線以太網等模式，兼容工業通用通訊協議，斷線重連機制讓數據傳輸連續性得到保障。供電采用市電與太陽能互補方案，太陽能組件由光伏板、免維護蓄電池、充電控制器組成，偏遠無電區域可獨立穩定運行。云端平臺可實現站點管理、實時數據查看、歷史曲線生成、數據導出與異常預警，電腦、移動終端均可遠程訪問。

四、行業應用與實踐價值

系統在農業領域?yàn)樽魑锓N植提供氣象依據，降低災害損失；在水利領域輔助水資源調度與防洪抗旱；在生態領域支撐大氣與水環境監測。自動化監測模式替代人工值守，數據采集的連續性與精準度顯著提升，推動各領域管理工作向精細化、智能化轉型，成為水文氣象監測與風險防控的核心基礎設施。
