一、監測體系建設核心背景

城市地下管網承擔防汛排澇、污水收集輸送核心功能，是保障城市安全運行的關鍵基礎設施。城鎮化快速推進使得管網覆蓋范圍與復雜程度持續提升，雨污混接、管道淤積、溢流內澇等問題頻發，傳統人工巡檢模式存在數據滯后、覆蓋不全等短板，無法滿足精細化運維需求。雨污分流改造工程全面推進的同時，配套建設地下管網智能化排水監測體系，成為補齊排水防澇能力短板的必要舉措。

二、核心監測設備技術參數

雷達水位監測設備

測量范圍：7m

測量精度：±3mm

天線發射角度：8°

發射頻率：60GHz

供電規格：DC6-24V

平均功耗：≤30mW

信號接口：RS485 (Modbus)

防護等級：IP68

工作溫度：-35~80℃

多普勒超聲波多參數監測設備

流速測量：0.02-5m/s，精度 ±1%+0.01m/s

水位測量：0-10m，精度 ±1cm

流量測量：0.001-999999999m3/h，精度 ±2-3%

水溫測量：-20-65℃，精度 ±0.5℃

供電規格：9-24V

數據刷新頻率：1Hz

整機功耗：≤0.5W

防護等級：IP68

供電與數據傳輸單元

電池規格：7.2V/133Ah

存儲配置：16M 閃存 + 可擴展 TF 卡

通信模塊：內置 4G 無線傳輸

防護等級：IP68

工作溫度：-35~75℃

三、系統架構與功能應用

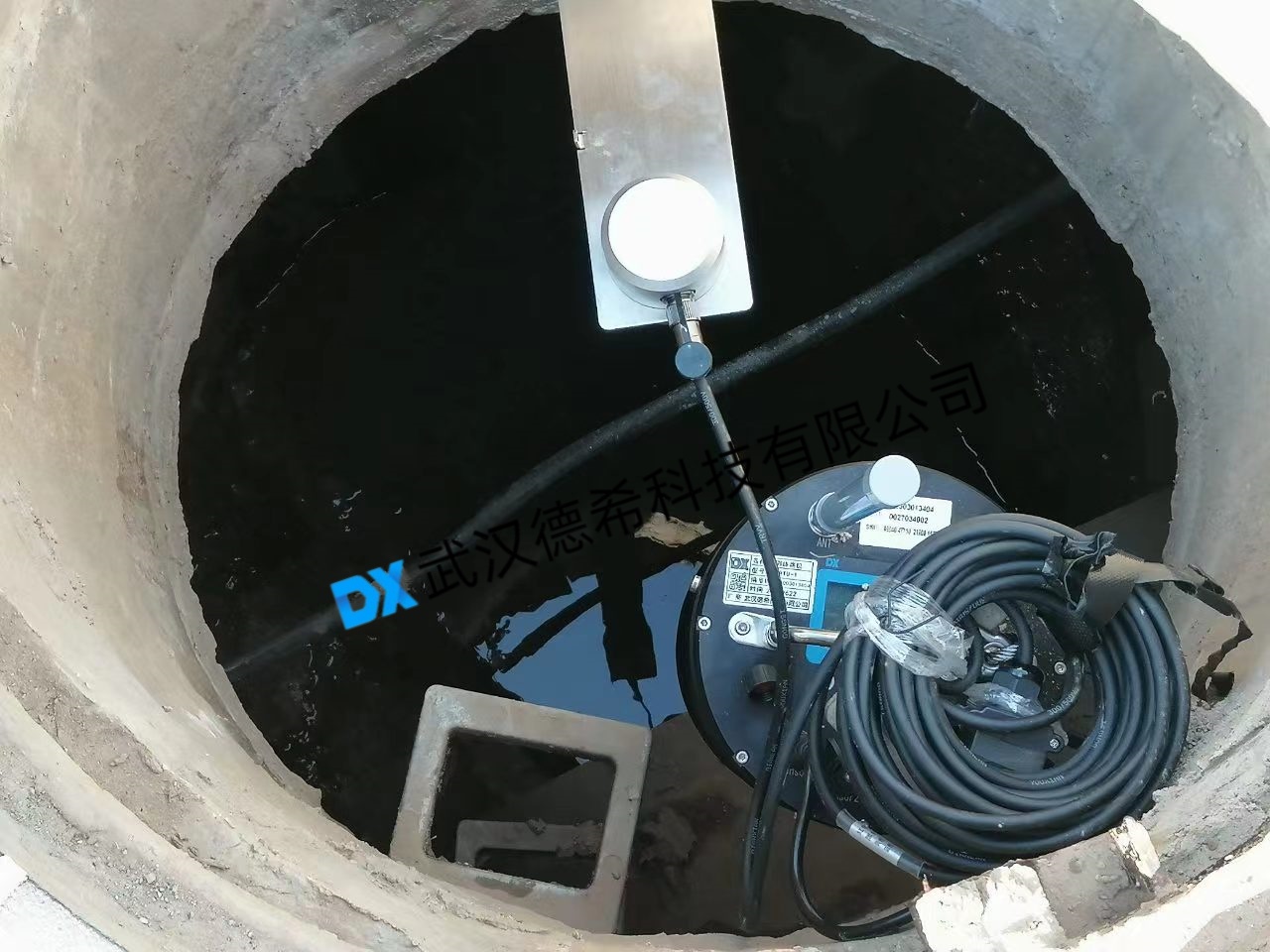

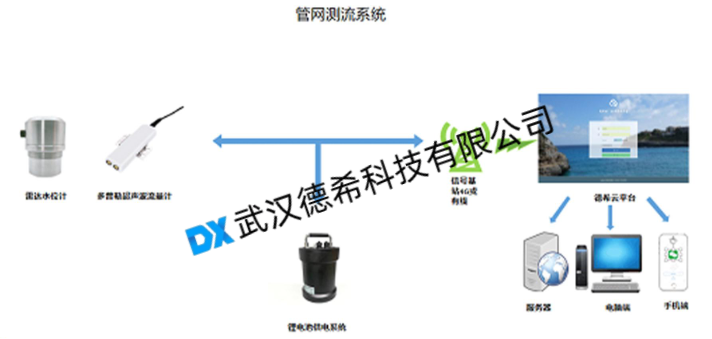

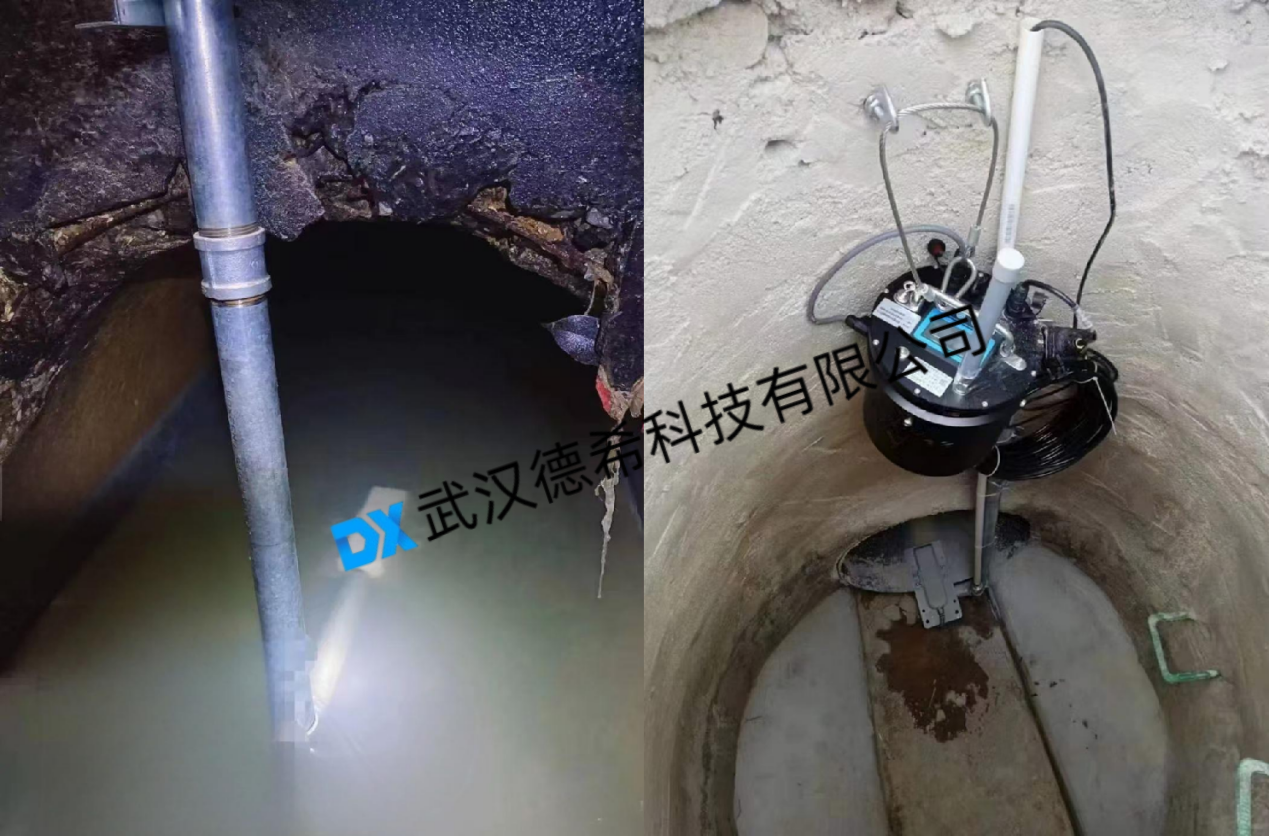

監測體系采用終端感知、無線傳輸、云端管理的三層架構，監測終端被部署在雨水管、污水管、泵站等關鍵節點，實現全場景運行數據采集。無線傳輸模塊將現場水位、流速、流量等數據實時回傳，云端平臺完成數據整合與可視化呈現，平臺可實現站點統一管理、實時數據監控、歷史數據查詢、報表生成、GIS 地理信息展示，同時支持與城市智慧水務、防汛指揮系統對接，打破數據孤島。

四、體系建設價值與發展方向

智能化監測體系將地下管網靜態布局轉化為動態感知數據，精準定位管道淤積、溢流等風險點位，為防汛排澇調度提供數據支撐，同時有效識別雨污混接、偷排漏排等違規行為。行業專家提出，地下管網排水監測需與管網改造、應急處置深度融合，持續優化技術集成能力，構建 “監測 - 預警 - 處置” 閉環管理模式，全面提升城市排水防澇體系的智能化與韌性水平。
