一、系統建設背景

城市排水管網是防汛排澇、污水收集輸送的核心基礎設施，直接關系城市安全與民生保障。城鎮化快速推進疊加極端強降雨增多，雨污混接、管道淤積、管網溢流、城區內澇等問題持續凸顯。傳統人工巡檢存在數據采集滯后、覆蓋范圍有限、響應不及時等短板，難以滿足精細化防控需求，搭建智能化管網排水監測系統成為城市內澇治理的關鍵舉措。

二、核心硬件與技術參數

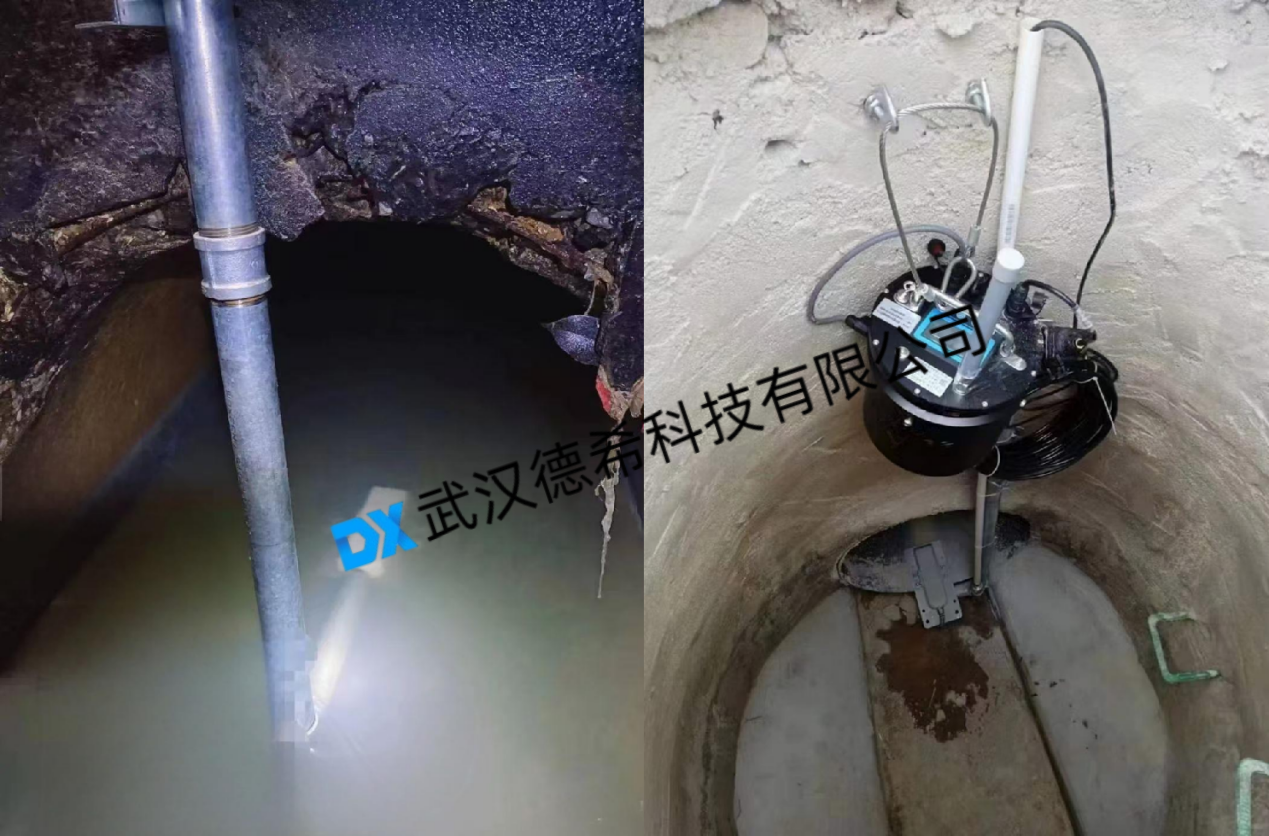

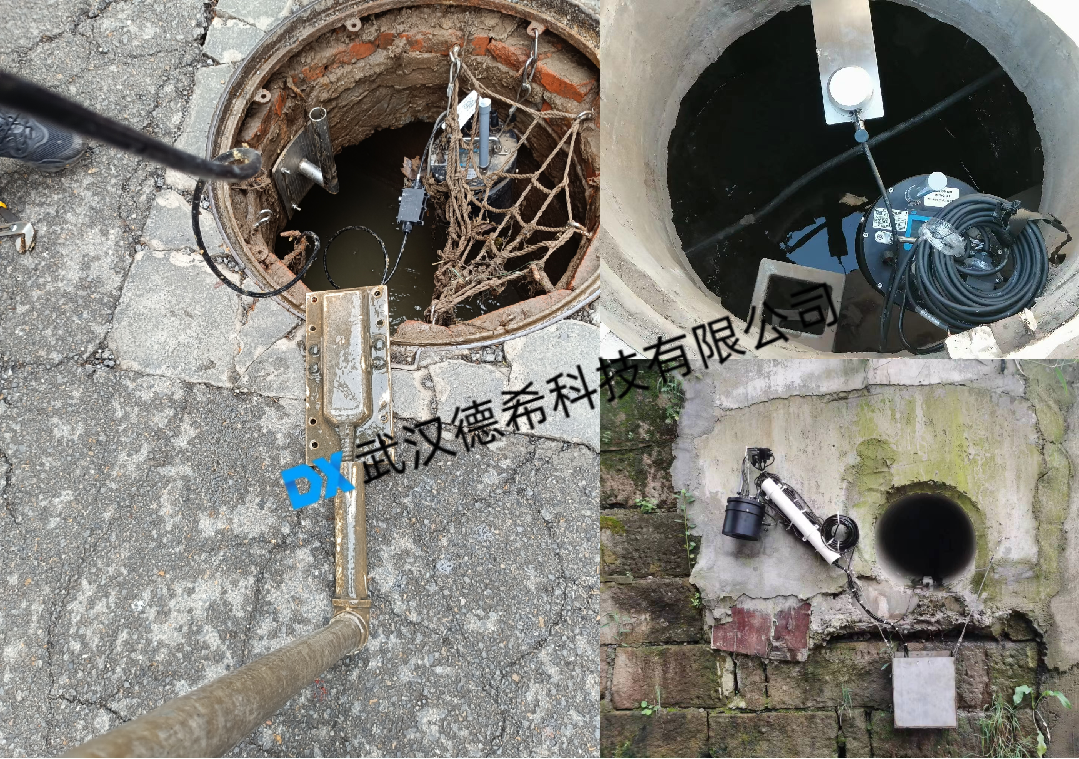

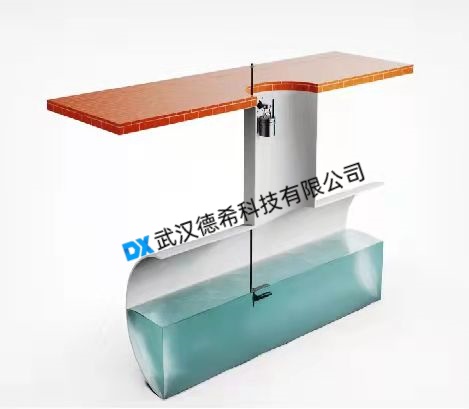

系統由水位監測、流量監測、供電傳輸三大單元構成，適配地下管網潮濕、腐蝕、無市電的復雜環境。

雷達水位監測設備：測量范圍 7m，精度 ±3mm；天線發射角度 8°，發射頻率 60GHz；供電 DC6-24V，平均功耗≤30mW；信號接口 RS485，防護等級 IP68；工作溫度 - 35~80℃，外殼采用鋁合金材質。

多普勒超聲波流量監測設備：流速測量范圍 0.02-5m/s，精度 ±1%+0.01m/s；水位測量范圍 0-10m，精度 ±1cm；流量測量范圍 0.001-999999999m3/h，精度 ±2-3%；溫度測量范圍 - 20-65℃，精度 ±0.5℃；供電 9-24V，功耗≤0.5W，防護等級 IP68。

鋰電池供電傳輸單元：標配電池 7.2V133Ah，靜態電流＜1.3mA；內置 4G 通信模塊，配置 RS485 與 USB 調試接口；防護等級 IP68，工作溫度 - 35~75℃，可脫離市電長期穩定工作。

三、云端管理平臺功能

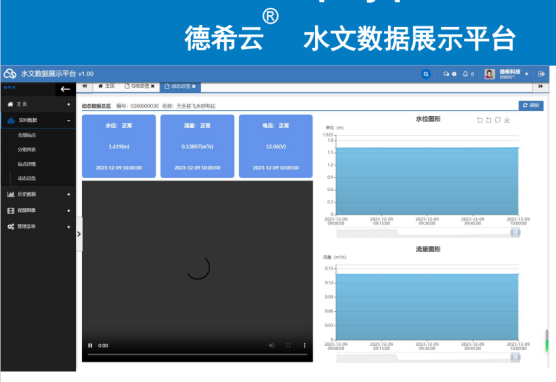

云端平臺承接前端全量監測數據，實現監測站點統一管理與數據可視化應用。平臺支持實時數據查看、歷史數據調取、統計報表生成、趨勢曲線分析，集成 GIS 地理信息技術呈現管網全域運行狀態，可完成單站點多參數對比、多站點數據橫向比對，數據支持批量導出并對接城市智慧水務、應急指揮系統，實現跨部門數據共享與協同調度。

四、系統應用價值

系統實現管網運行狀態全時段、全覆蓋感知，精準鎖定管道淤積、雨污混接、偷排漏排等異常點位，為管網清疏、水務執法提供客觀數據支撐。強降雨天氣下，實時水位與流量數據支撐泵站智能調度，快速提升排水效率，有效降低內澇災害影響。長期積累的監測數據可分析排水規律與管網薄弱環節，為管網規劃改造、排水能力升級提供科學依據，推動城市內澇防控從被動處置轉向主動預判，構建穩固的城市排水安全保障體系。
