一、系統核心測量原理

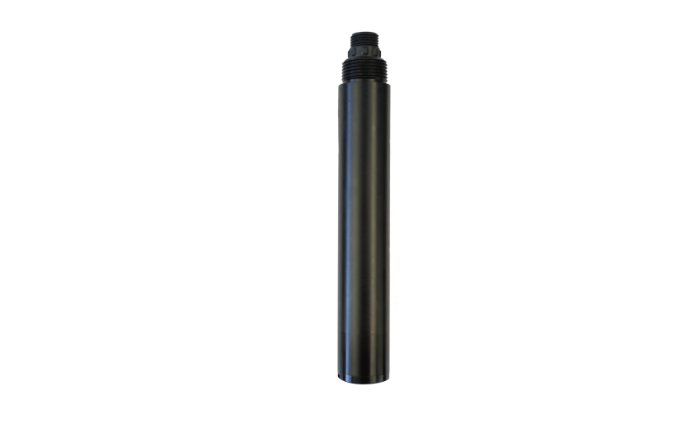

飲用水源地濁度動態監測系統以DX-ZS-1 型在線濁度傳感器為核心硬件，采用 90° 散射光測量原理完成水體濁度檢測。光束射入水體后水中懸浮顆粒物會使光線產生散射，與入射光垂直方向的散射光強度和濁度數值保持穩定線性關聯，傳感器采集散射光信號后與內部標定值比對并完成線性化處理，最終輸出精準濁度數據。傳感器采用光纖式傳輸結構，外界環境光與現場機械震動對測量精度的干擾被大幅削弱，設備內置溫度檢測元件，自動溫度補償機制消除環境溫度波動帶來的測量偏差。

二、核心設備技術參數

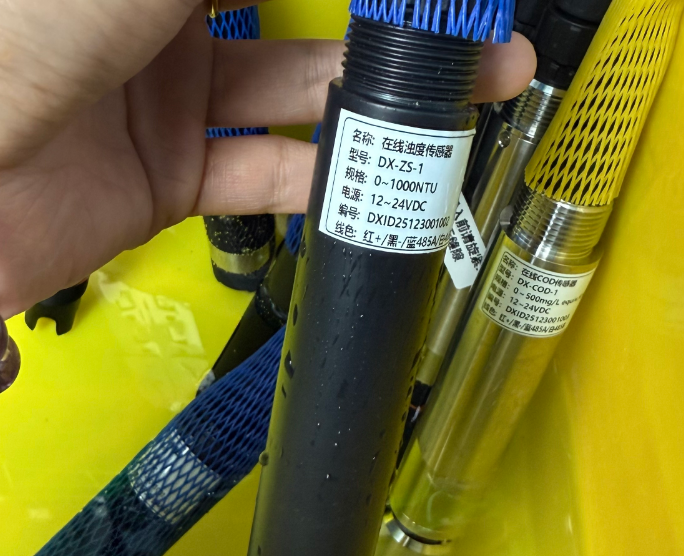

DX-ZS-1 型傳感器關鍵技術參數如下：

測量方法：90° 散射光法

測量量程：0~1000.0NTU

分辨率：0.1NTU

測量誤差：±5% 或 ±3NTU

響應時間：＜30s

重復性：0.3NTU

校準方式：兩點校準

溫度補償：自動溫度補償（Pt1000）

通信輸出：RS485 Modbus

工作溫度：-5~65℃

介質條件：0~50℃、＜0.2MPa

安裝方式：投入式安裝，3/4NPT 管螺紋

功耗：0.2W@12V

供電電壓：12~24VDC

防護等級：IP68

線纜長度：標配 10 米，支持定制

三、現場安裝與防護規范

傳感器安裝需保持固定牢靠，惡劣監測場景需加裝專用防護罩，傳輸線纜通過保護管全程防護。探頭與水體側壁間距保持 5cm 以上，與水底間距保持 10cm 以上，避免壁面光反射干擾測量結果，設備內部光學與電子部件需遠離劇烈機械撞擊，保障硬件長期穩定運行。

四、系統應用與管控價值

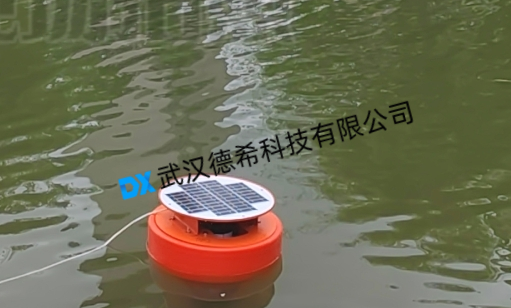

傳感器輸出標準 RS485 Modbus 數字信號，可直接接入 PLC、DCS、RTU 等工業采集設備，配套上位機軟件支持參數配置與簡易校準操作。設備具備免維護、長運行周期特性，IP68 防護等級可滿足 20 米水深內穩定工作，適配河流、湖泊、飲用水源地、地下水等多種監測場景。系統實現濁度數據全天候實時采集與傳輸，為水源地水質風險預警、供水工藝調控提供數據支撐，推動飲用水源地監測向自動化、智能化轉型。
