一、裝置定位與適用場景

DX-MF-1 型漁業水域環境在線監測浮標固定裝置，是淡水漁業水質在線監測系統的核心固定構件，主要適配河流、湖泊型漁業水域及淡水養殖水源地場景，不用于海水環境。裝置可抵御水流沖刷與風浪擾動，避免浮標位移、傾覆，讓水質監測傳感器始終處于穩定監測水層，保障數據采集的連續性與代表性。

二、結構組成

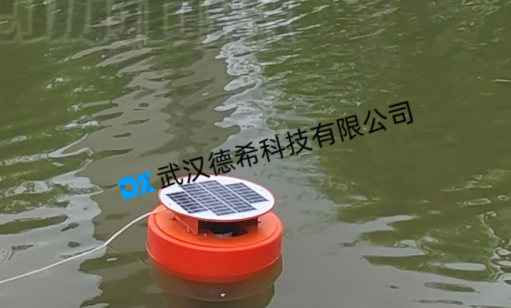

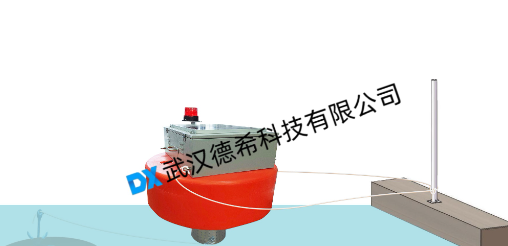

裝置由錨系單元、連接繩索、浮標適配結構三部分組成。錨系單元采用鑄鐵材質，投放后可穩固嵌入水底底質，避免水流導致移位。連接繩索選用抗腐蝕尼龍材質，標準長度 10 米，可按現場水深裁剪，兩端分別與浮標底部、錨體密封連接，多余繩索固定于岸邊防止纏繞。浮標適配結構為錐形全密封設計，頂部高透光 PC 材質提升太陽能轉換效率，底部防撞鋁合金材質抵御碰撞，底部加裝過濾防護罩阻隔水草雜物，保護監測傳感器。

三、核心技術參數

產品型號：DX-MF-1

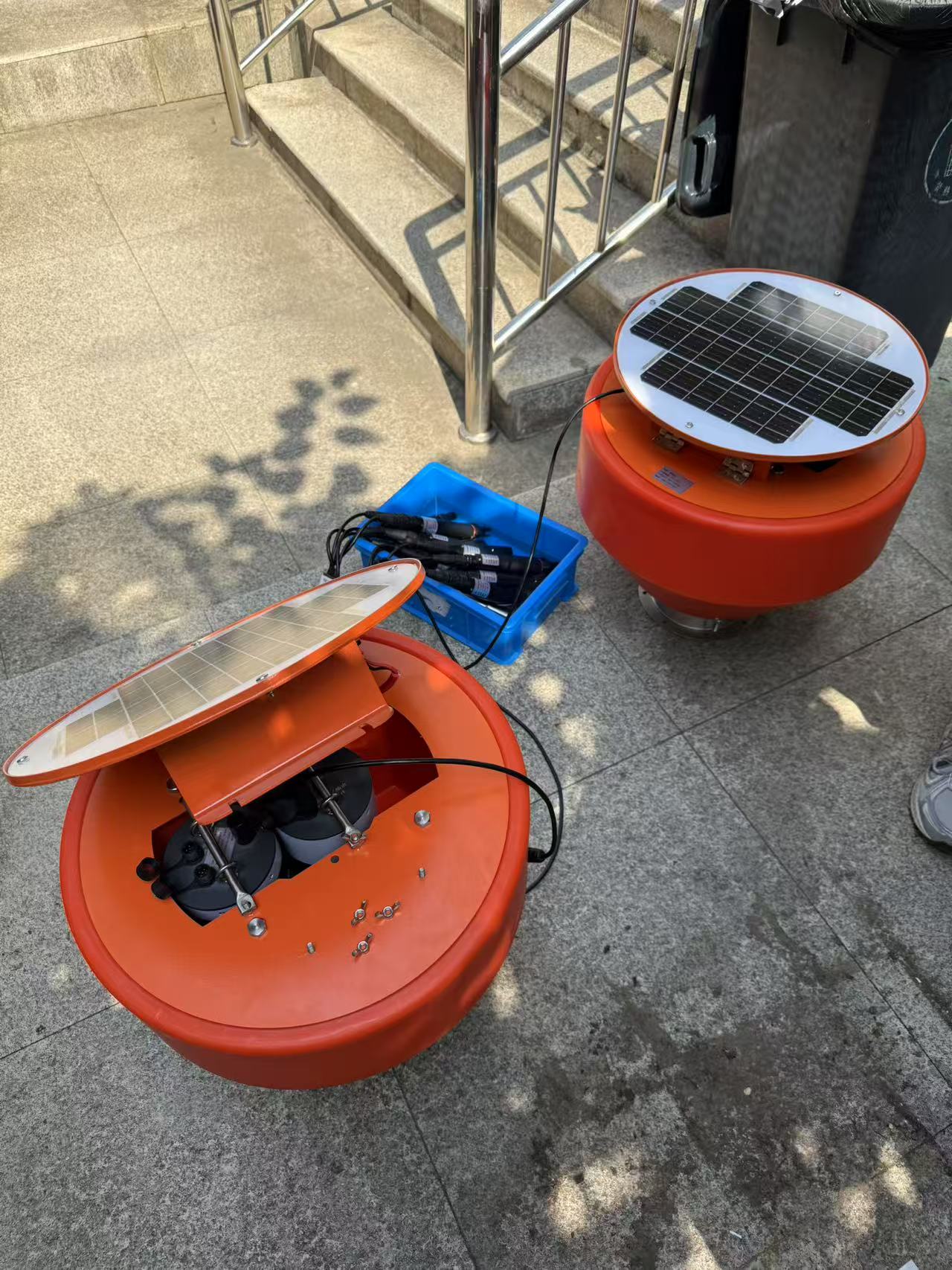

浮標體：頂部 PC 材質、底部鋁合金材質，最大直徑 410mm，總質量 10kg

錨系單元：鑄鐵材質，質量 2.5kg，配套 10 米尼龍繩索

供電系統：12.6V/72Ah 鋰電池，13W 太陽能板，DC12V 聯合供電

數據傳輸：標配 4G 模塊，可選 NB-IoT、LoRa 模塊

測量間隔：默認 1 小時，最低可設 5 分鐘

運行環境：溫度 5℃-65℃，腔體相對濕度≤90%

配套傳感器：DX-W100-1 在線多參數水質傳感器

水質監測參數：

pH：測量范圍 0-14，測量精度 ±0.1，分辨率 0.01

溶解氧：測量范圍 0-20mg/L（0-200% 飽和度），測量精度 ±2% FS，分辨率 0.01mg/L

電導率：測量范圍 0-5000μS/cm，測量精度 ±1.5% FS，分辨率 1μS/cm

濁度：測量范圍 0-1000NTU，測量精度 ±3% FS 或 ±3NTU，分辨率 0.1NTU

水溫：測量范圍 0-50℃，測量精度 ±0.5℃，分辨率 0.1℃

氨氮：測量范圍 0-100mg/L，測量精度 ±10% 或 ±2mg/L，分辨率 0.1mg/L

COD：測量范圍 0-100mg/L，測量精度 ±5% FS，分辨率 0.1mg/L

四、運行優勢

固定裝置與監測浮標協同運行，實現漁業水域無人值守自動化監測。配套傳感器搭載自動清潔裝置，可有效清潔探頭表面、防止微生物附著，降低運維成本。水質數據經 RS-485 總線采集處理后，通過無線模塊上傳至遠程終端，系統可預設參數閾值自動觸發預警，數據可長期存儲并生成變化曲線，直觀反映水域水質動態。裝置低功耗設計配合太陽能供電，連續陰雨天可穩定運行 60 天，滿足長期監測需求。

五、應用與展望

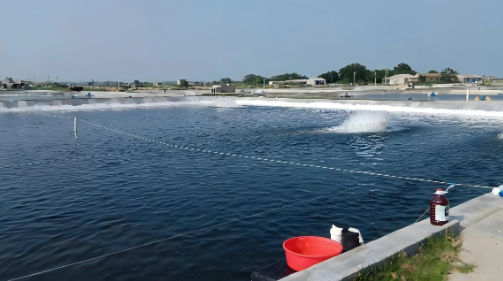

該裝置已在國內淡水漁業河道、湖泊養殖水域規模化應用，長期運行無移位、傾覆問題，數據采集精度符合漁業環境監測規范。隨著漁業監測智能化升級，裝置將持續優化錨系結構與防纏繞設計，融合定位模塊提升運維效率，持續為漁業生態保護與綠色水產養殖提供穩定硬件支撐。
